不干膠商標模切機以平壓平下壓高精度模切、拖料及切片由電腦控制，印刷標兩邊及縱向由三只光電眼精確跟蹤定位，模切、覆膜、收廢，切片或自動貼標機用的卷筒一次完成。非常適合紙張不干膠商標、滌綸薄膜商標及鐳射防偽商標的模切。該機是柔性版印刷機、連續(xù)絲印機、凹版印刷機及防偽商標模壓機最佳配套設備，是各商標印刷廠最理想高效率的。主要參數(shù)有：型號、模切速度、放卷最大直徑、卷筒紙最大寬度、模切最大寬度、模切最大長度、定位精度、總功率、電源電壓、外形尺寸、機器重量等11項。

1.模切深度不夠

如果模切刀未將面材完全切斷，排廢邊易將標簽帶走而出現(xiàn)“飛標”現(xiàn)象。未將膠黏劑層完全切斷亦會引起排廢帶標，由于排廢邊下面的膠黏劑與標簽下面的膠黏劑發(fā)生粘連，標簽會被斷斷續(xù)續(xù)地帶起，并會出現(xiàn)拉絲現(xiàn)象。

2.模切后膠黏劑回流
　　環(huán)境溫度較高時，膠黏劑的流動性增強，如果模切工位與排廢工位相隔較遠，易使原先切斷的膠黏劑層回流粘連，此時排廢邊帶標的位置不固定，且?guī)说膫€數(shù)時多時少。將標簽與排廢邊分開時，可以看到明顯的拉絲現(xiàn)象。這與膠黏劑層未切斷而引起的拉絲現(xiàn)象相似（如圖1所示），可通過染色法對兩者進行區(qū)分：膠黏劑回流的標簽，模切深度比較深，在底紙硅油層表面能看到模切刀痕；若是膠黏劑層沒有完全切斷，模切深度比較淺，在底紙硅油層表面的刀痕印跡也很淺，或根本看不到刀痕印跡。

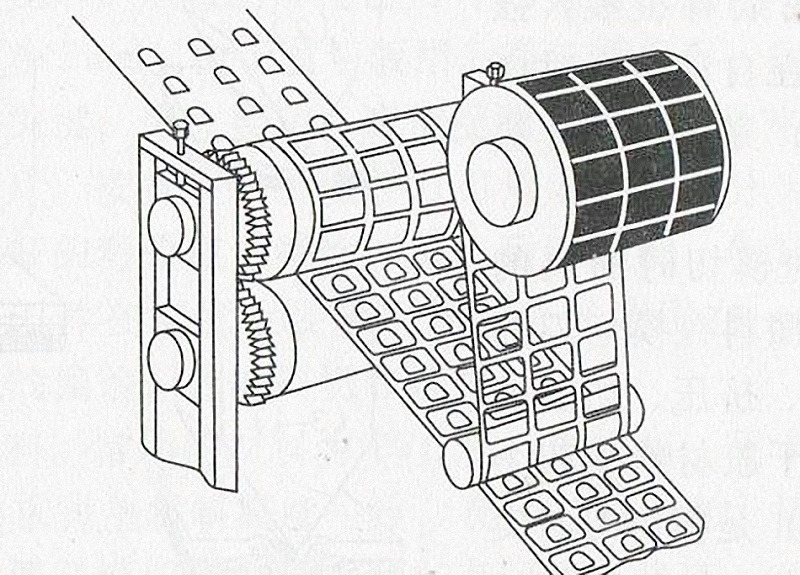

　　 膠黏劑層未完全切斷或膠黏劑回流粘連，排廢邊將標簽不規(guī)則地帶起縮短模切工位和排廢工位的間距，可使膠黏劑回流的概率大為下降。而增大排廢角度能夠減少拉絲現(xiàn)象的出現(xiàn)。小尺寸排廢輥和大排廢角度都能在一定程度上迅速剝離排廢邊，減輕其與標簽膠黏劑層的粘連程度，幫助標簽與排廢邊分離。

3.模切刀有瑕疵
　　當排廢邊帶起的標簽總位于同一個位置時，可小心地將標簽從排廢邊上揭下，使用放大鏡仔細觀察標簽從排廢邊揭下時粘連的位置，如果發(fā)現(xiàn)存在被拉斷的紙纖維，通常不是模切刀有缺口就是刀已經(jīng)鈍了，或是此處的承壓位置下陷。這是由于模切刀問題導致面材未充分切斷、標簽被排廢邊帶走的常況，與模切刀頭尾部位有縫隙出現(xiàn)的情形相似。

4.排廢邊面積過大
　　對于圓形、鼓形或一些特殊外形的標簽，排廢邊面積與標簽面積的比值越大，排廢時廢邊對標簽的拉扯力就越大，也越容易帶走標簽。在模切刀版的排廢邊處增加刀片，可使排廢時作用力分散，就不容易產(chǎn)生帶標問題。圖標簽之間添加了兩把模切刀以后，排廢帶標的“飛標”現(xiàn)象消失了

5.不干膠剝離力偏低
　　不干膠的剝離力偏低會使模切收紙過程中產(chǎn)生“飛標”。不干膠剝離力偏低的原因主要有兩個：①不干膠材料的剝離力本來就設置得偏低，或者不干膠材料儲存時間過長，使膠黏劑和硅油發(fā)生變異。②儲存時，不干膠所處的溫度太低，加工時受凍的膠黏劑未解凍，或者加工現(xiàn)場的溫度太低，使變硬的膠黏劑層與底紙的附著性變差。

6.標簽面紙厚度和挺度偏大
 　　標簽面紙越厚，或密度越大，相對而言其挺度也就越高。挺度高的材料被模切成標簽后，經(jīng)過直徑相對小的導紙輥時，抬頭與底紙很容易分離而“飛標”，在自動貼標的輸紙過程中也很容易出現(xiàn)掉標或“飛標”的現(xiàn)象。因此，厚度大（如經(jīng)過覆膜的標簽厚度相對就大）、挺度高、密度高的標簽材料都不適宜制作小尺寸標簽。

7.模切刀帶膠造成標簽四周預剝離
　　如果模切刀切斷膠黏劑層時與膠黏劑粘連，當模切刀抬起時，易將標簽四周（局部）同時帶離底紙，形成預剝離狀態(tài)。相對而言，小尺寸標簽在排廢收卷的過程中比較容易因此而出現(xiàn)“飛標”的情況。

8.反彈海綿使用有誤
　　在對應標簽部位的模切刀版處裝上反彈海綿，可使模切刀回縮時壓住標簽，防止標簽預剝離；而在排廢邊處則無需裝反彈海綿，以使排廢邊可發(fā)生預剝離，使其更易脫離底紙，如下圖所示。正確使用反彈海綿可使模切排廢更順暢，大幅降低小標簽“飛標”的概率。平壓平模切刀版上應安裝中性反彈海綿。

9.環(huán)境溫度偏低
　　環(huán)境溫度太低也會造成“飛標”。這是因為低溫使膠黏劑受凍變硬、使薄膜類材料變硬而不易彎曲。膠黏劑變硬后，膠黏劑與底紙的結(jié)合力變差、剝離力降低。這類“飛標”大多發(fā)生在模切收卷或分切小卷以及自動貼標工序。

10.標簽覆膜張力偏大
　　經(jīng)過覆膜的標簽，如果覆膜張力偏大，薄膜會被拉伸，致使復合后的薄膜向面材方向卷曲，模切排廢后的單個標簽因失去四周材料的牽連作用而反翹，造成“飛標”。這類“飛標”多發(fā)生在收卷或自動貼標的過程。

　　為避免這類問題發(fā)生，檢驗覆膜張力時，不應將經(jīng)過模切排廢后的覆膜標簽直接從底紙上揭下，而應模擬自動貼標機的出標方式，卷曲底紙將標簽從底紙上推出，并使推出的標簽膠面向下自然落到預先準備好的平整底紙硅油層表面。覆膜張力控制適當?shù)臉撕灒渥匀幌侣湓诠栌蛯颖砻媸瞧秸?，而覆膜張力偏大的標簽兩端就會朝面材方向反翹。覆膜張力偏大，單個 不干膠標簽兩端向面材方向翹曲。
